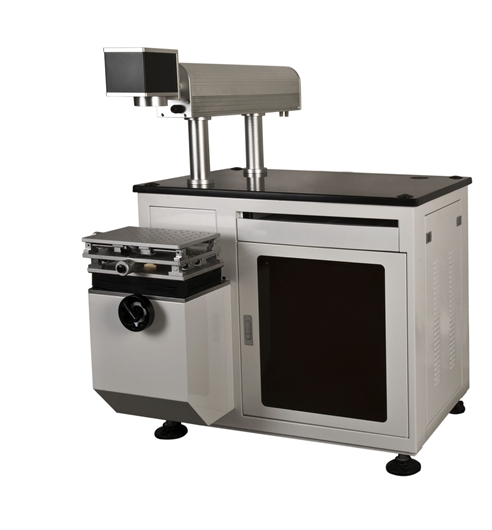

50瓦半導體打標機主要由以下配件組成：點擊每個產品圖片可以找到產品頁面，有關于產品的詳細參數和說明。

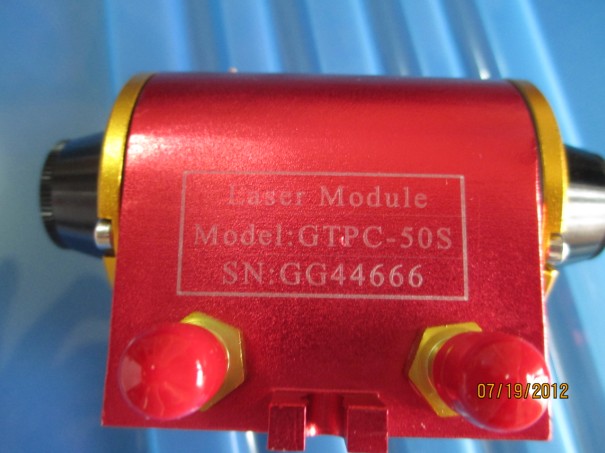

1、  半導體模塊：也就是激光器了（一般都是帶電源的，只有做售后的時候，客戶的電源沒壞的時候才不帶電源。）50瓦半導體模塊有各種質量的，如：50D、50S等，追求好就用的50S，追求不高就50D了，50D省錢。

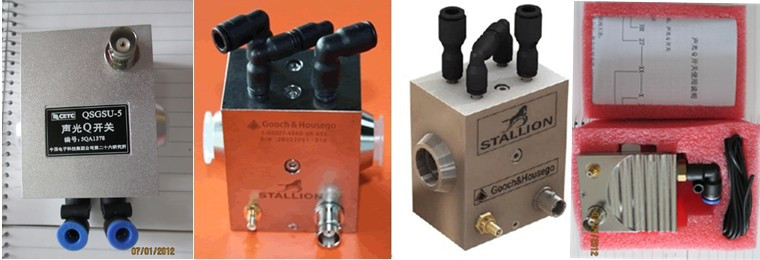

2、  Q開關：也叫聲光Q開關，這個就是一個開關，讓激光能通過或者鎖住激光。常見的品牌有26所和古奇，26所是國產的，古奇是英國進口的。在50瓦打標機中兩者差別不是很大，但是26所Q開關不能用于75瓦和100瓦的半導體打標機，而古奇的就可以。26所的無溫控裝置，古奇的有溫控。

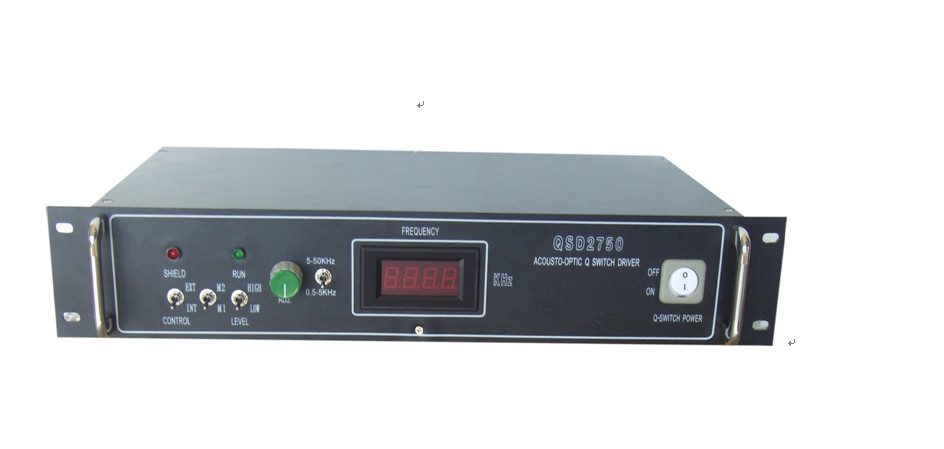

3、  Q驅動：也叫Q開關電源、聲光Q驅動器。就是給Q開關提供電源的。對應于50瓦打標機需要QSD2750這個型號。當然對于75瓦打標機就需要用QSD2775這個型號，而100瓦打標機就需要QSD27100這款了。

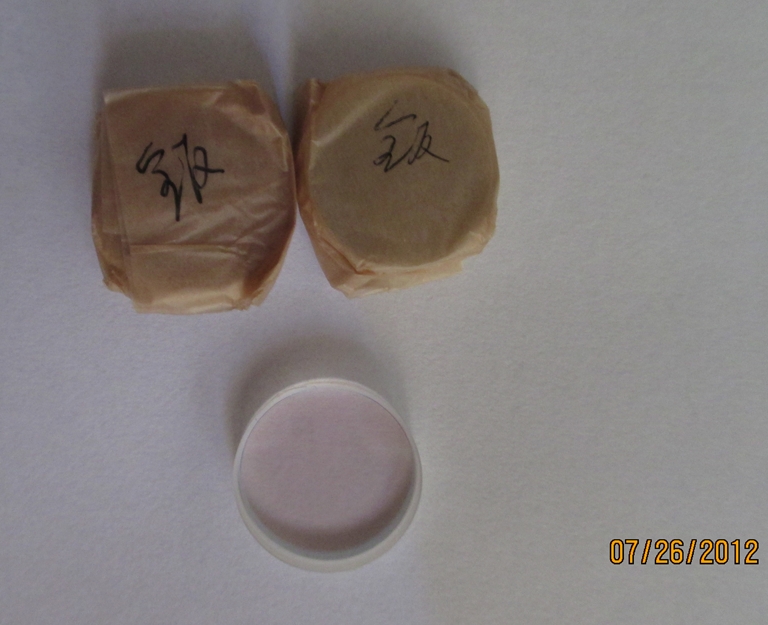

4、  全反鏡：位于光路的尾端，與半反鏡一起構成諧振腔。一般使用直徑20mm，厚度5mm的鏡片，鍍1064nm全反射膜。

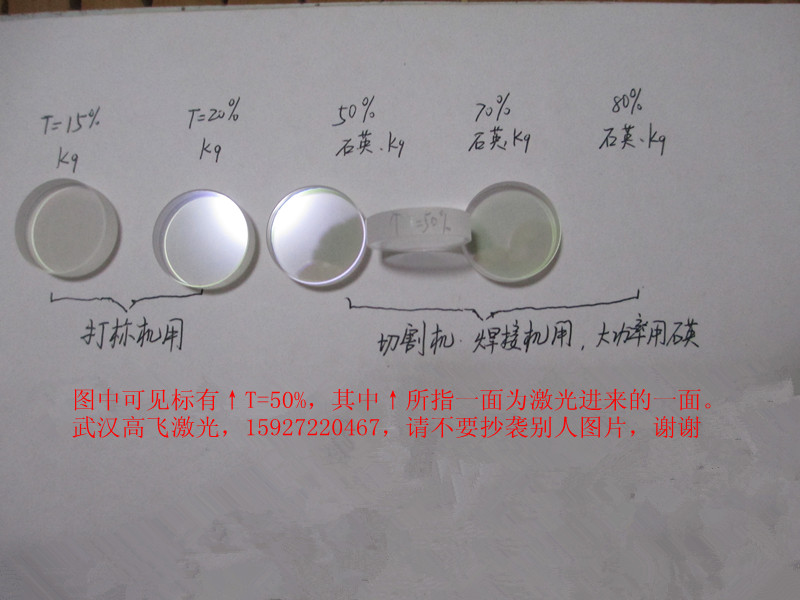

5、  半反鏡：也叫輸出鏡，位于光路前端擴束鏡之后。直徑20mm，厚度5mm，一般輸出率為15%，也有20%的。對于50D模塊建議還是15%吧，50S可以試試20%，可能打得更有力。

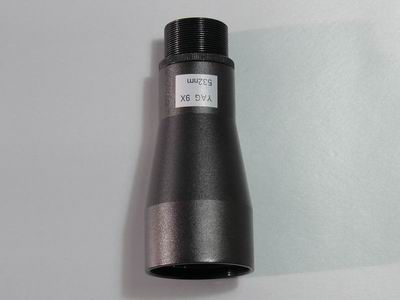

6、  擴束鏡：起到準直和擴束的功能，壓縮發散角。一般選4倍的擴束鏡，因?yàn)檎耒R光斑為12mm，激光器的出射光斑為3mm，12/3=4倍。

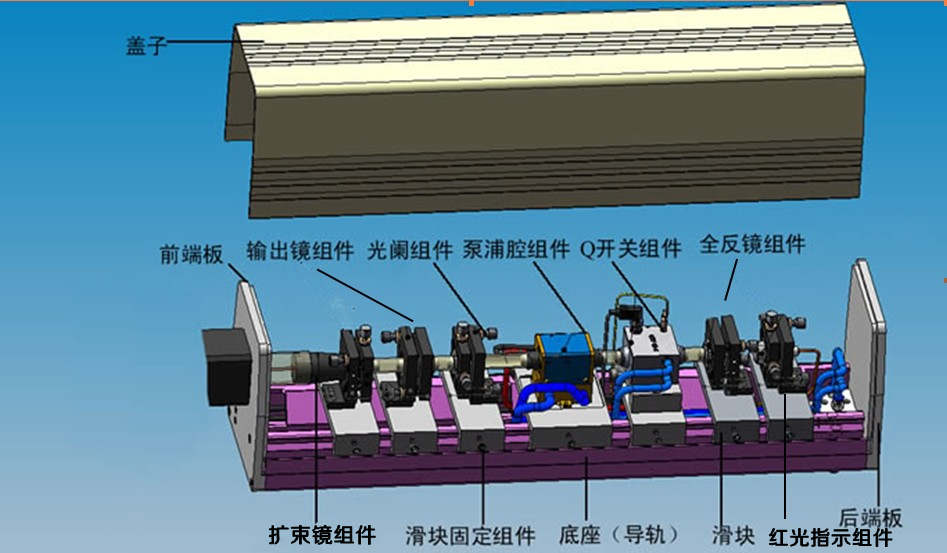

7、  光路：包含二維鏡架兩個（分別裝全反鏡和半反鏡）、四維鏡架兩個（分別裝擴束鏡和紅光指示器）、Q頭調整架一個、模塊底座一個、小孔光闌一個（可以不要，加上他可以改善光斑模式，但是功率會有所衰減，現在大部分客戶不用他）、振鏡脖子、振鏡外殼（有的振鏡本身就帶外殼，那么這里就可以不需要外殼了）、前后擋板、蓋子（也叫罩殼）、光路的導軌、滑塊等。一般我們賣機柜就包含光路，這里單獨說一下，是為了大家好知道光路包含什么東西。

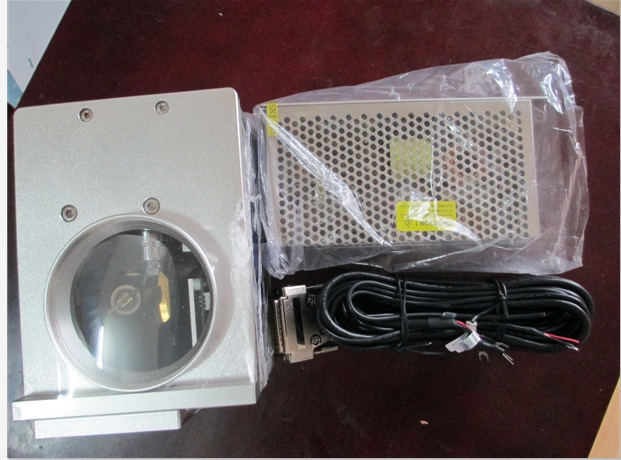

8、  振鏡：也叫掃描振鏡、打標頭。它負責將激光進行90度折轉進入到在場鏡，并且這個振鏡在打標卡的控制下可以擺動，從而達到讓激光動起來，這樣來實現打出各種各樣的文字圖案。

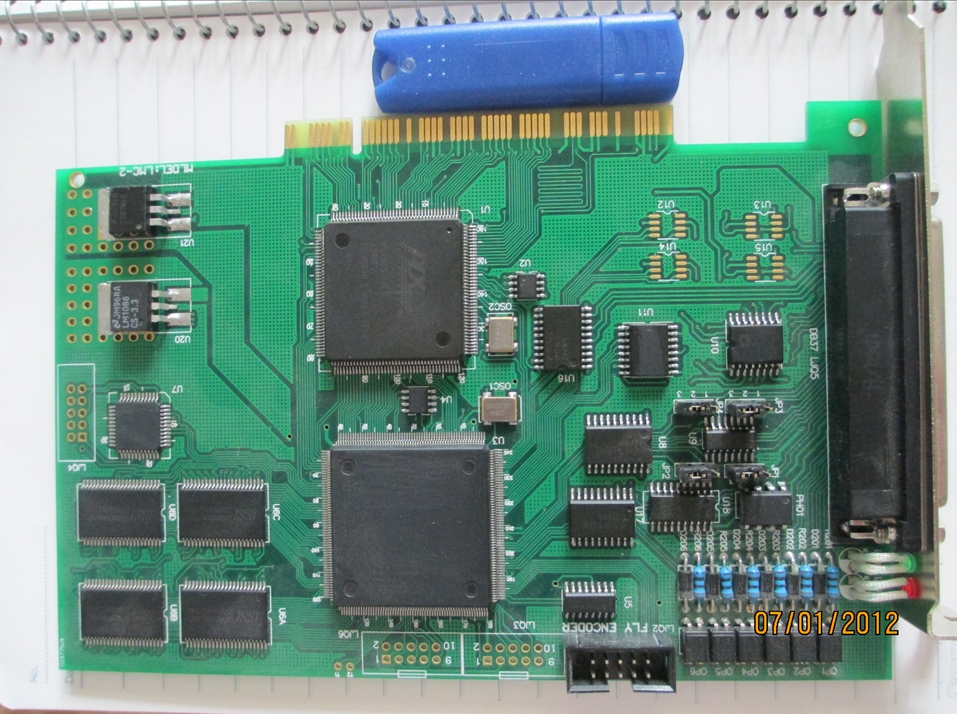

9、  打標卡：也叫激光控制卡、激光打標卡。常見的打標卡有金橙子、samlight、世紀桑尼、眾為興、臺灣興誠502B打標卡等，他是用來把我們?cè)陔娔X里面畫出的文字圖案等轉換成模擬信號或者數字信號，然后傳到振鏡里面。

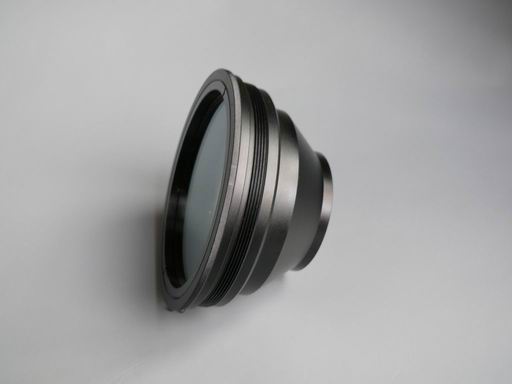

10、              場鏡：也叫平場聚焦鏡、掃描透鏡、F-θ鏡。主要用于將振鏡出來的光在一個平面上聚焦。購買時要注意說明打標范圍，根據自己的需要確定，不要盲目求大。具體原因見http://www.laser10086.com/product-52.html

11、              冷水機：也叫激光冷水機。主要用于給模塊和Q開關降溫。一般用0.6匹1.6L的冷水機。

12、              機柜：也叫激光打標機機柜、激光控制柜。如果把一臺打標機比作一套房子，那么機柜就是房子的框架，所有的其他配件對都是裝在這個房子內。

13、              總電源控制盒：主要放打標卡電源、振鏡電源、冷水機反饋、空開等。

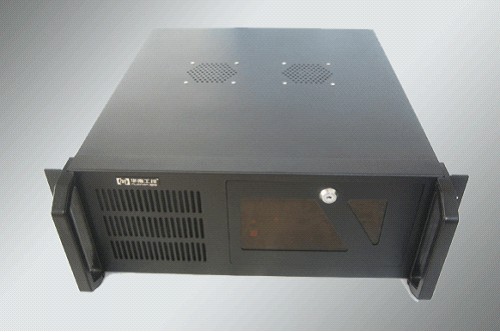

14、              工控電腦：也可以使用普通電腦，對于半導體打標機如果用PCI卡必須是臺式機。

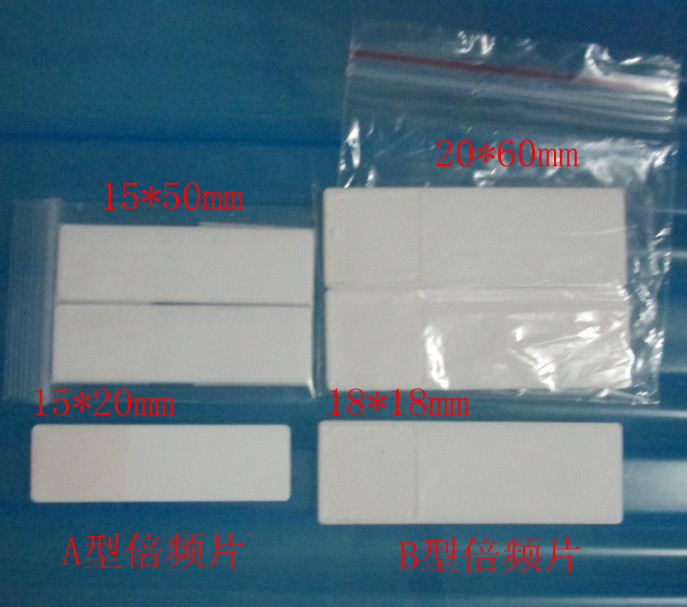

15、              倍頻片：也叫調光片、感光片。主要用于調光，可以將看不見的1064nm的激光轉換為看得見的532nm的綠光顯示在倍頻片上，通過看倍頻片上光斑圓不圓，位置對不對來調整光路。

16、紅光指示器：也叫紅光筆，用于指示光路，因?yàn)?064nm的激光看不見，而紅光指示器的650nm的光是看得見的，而且650nm的光與650nm的光重合，所以650nm光指示到哪里，1064nm的光就在哪里，這樣達到指示光路的作用。
